RSV CAVC型 定风量阀

RSV CAVC型定风量阀是机械式的定风量调节装置，工作时无需外部供电，在气流通过阀片时，内置气囊产生关闭风阀的扭矩和凸轮调节机构的打开扭矩相平衡，从而实现相对恒定的风量送风。具有CAVC-Q型和CAVC-R型两种结构型式，其结构简单，可靠性高，安装调试方便，适用于送风或排风系统。

 产品特点:

无需外部动力，自动平衡机械结构。
气囊又是阻力部件。
结构简单，可靠性高，阀片机构无需维护。
风量控制精度高，在建议使用范围内，精度可达±10%。
安装使用方便，无需另外的密封材料。
外部有刻度指针显示流量，刻度误差为4%。
工作温度范围10-50℃。
限流板机构无需维护。
使用范围广，压差范围50-100Pa。
可安装电动执行器，自动调节风量。
不受位置限制，即使入口或出口条件不利也可现场调节风量，使用方便、灵活。
能正常工作(入口前要求最小1.5D直管段)。
可配置电加热器或热水盘管、消声箱等。
限流板活动灵活。
材料与工艺:

阀体为镀锌钢板。
气囊为特殊抗老化塑料材质。
安装与调试：

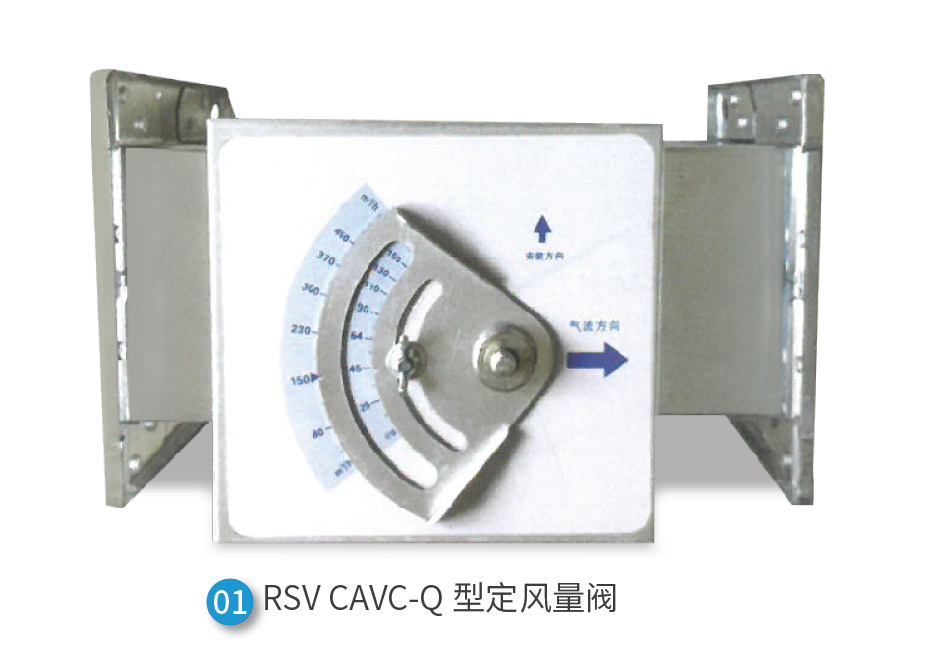

CAVC-Q型定风量阀通过其方形进、出风口法兰与风管连接，保证连接的密封性;

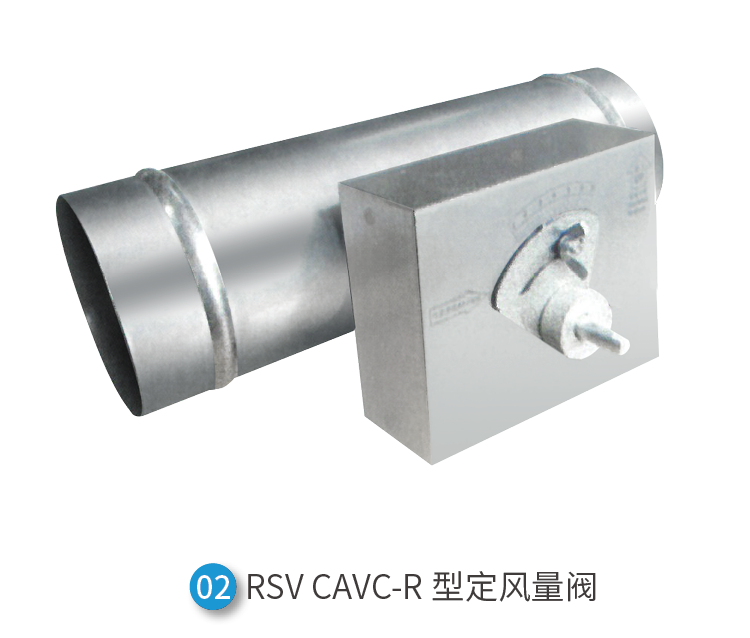

CAVC-R型定风量阀的进、出口直接与风管连接。
CAVC型定风量阀设定风量时，只需调节其外部的刻度盘指针到所需风量刻度，无需现场测量风量，省去大量的测量与调节工作，大大降低调试的复杂程度。
加装电动执行器，可以实现远程设定和自动调节风量。

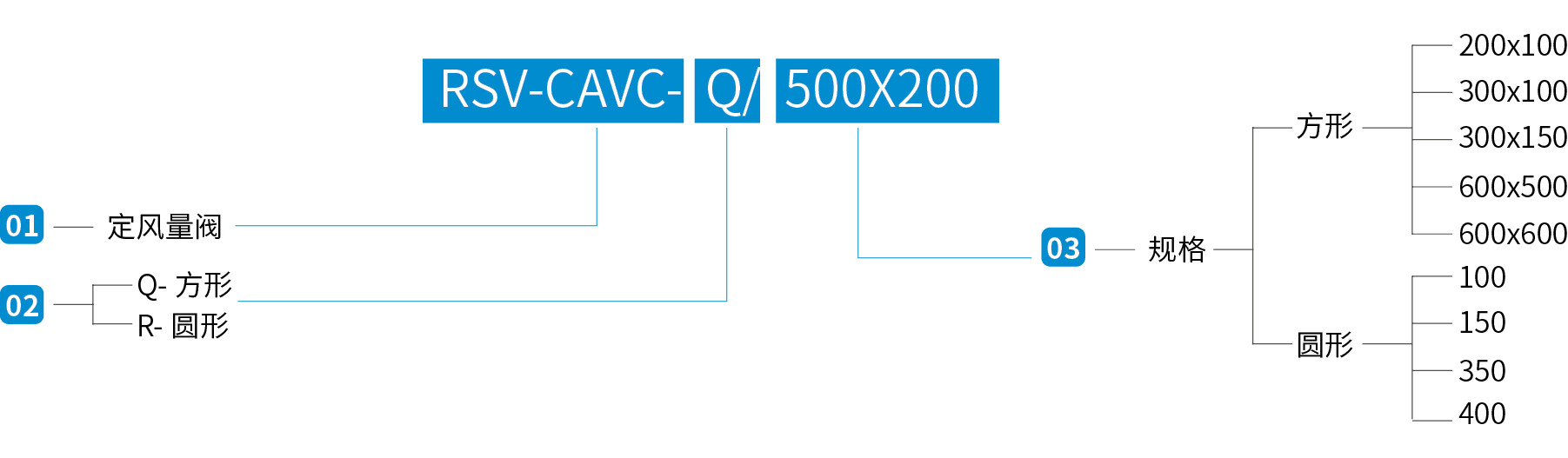

造型代码：

举例：

1、RSV-CAVC-Q/300x200
方形定风量阀，进、出风侧接口尺寸为300x200mm。
2、RSV-CAVA-R/150
圆形定风量阀，迸、出风侧直径为150mm。

结构尺寸：

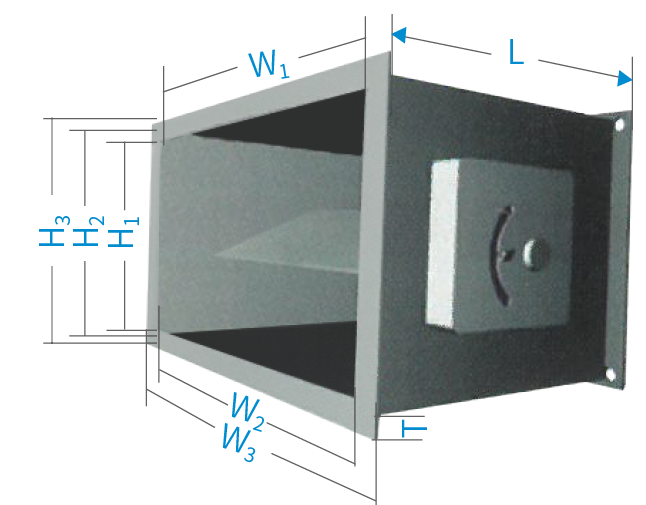

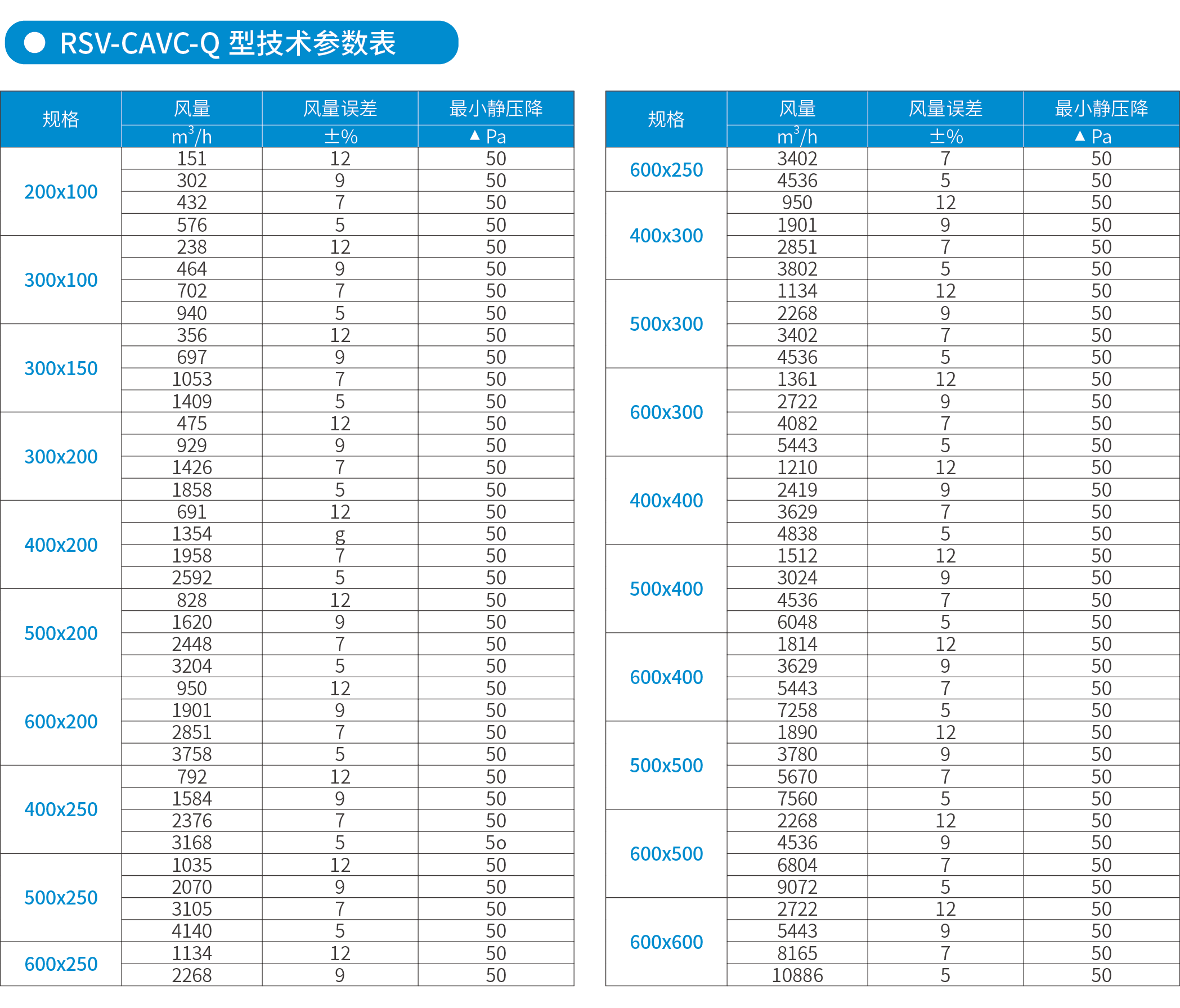

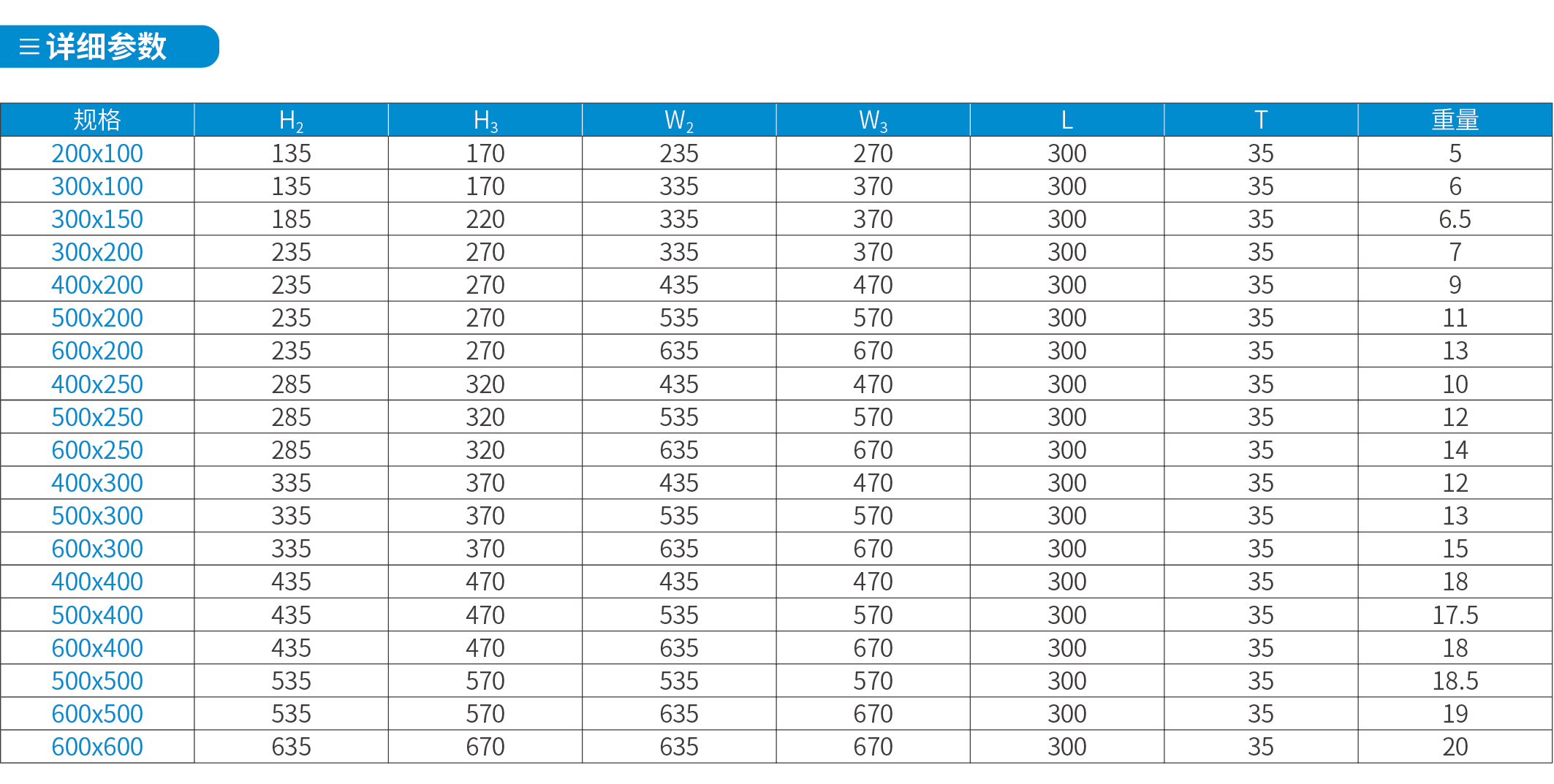

RSV-CAVC-Q型（尺寸单位：mm重量单位：kg）

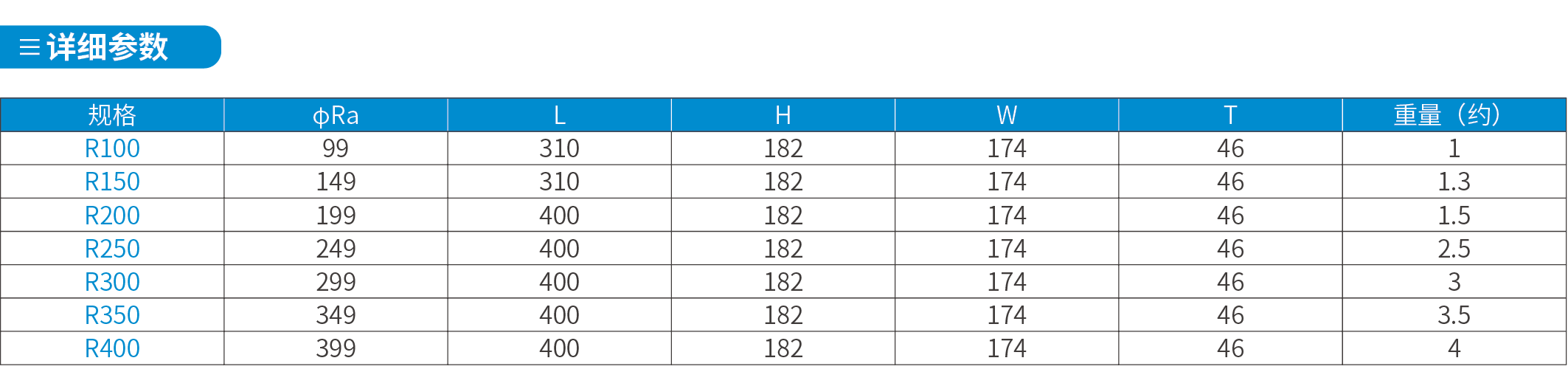

RSV-CAVC-R型（尺寸单位：mm重量单位：kg）
